Ходање је најпруступачнија физичка активност којем се могу бавити скоро сви. У жељи да контролишу своју активност, људи све чешће користе једноставне апликације и уређаје којима, попут дневника, могу пратити напредак и резултате тренинга. Већина педометара бележи и снима покрет као корак, док неки рачунају и енергију утрошену на прелазак одређеног броја корака (kcal) и пређену удаљеност (km).

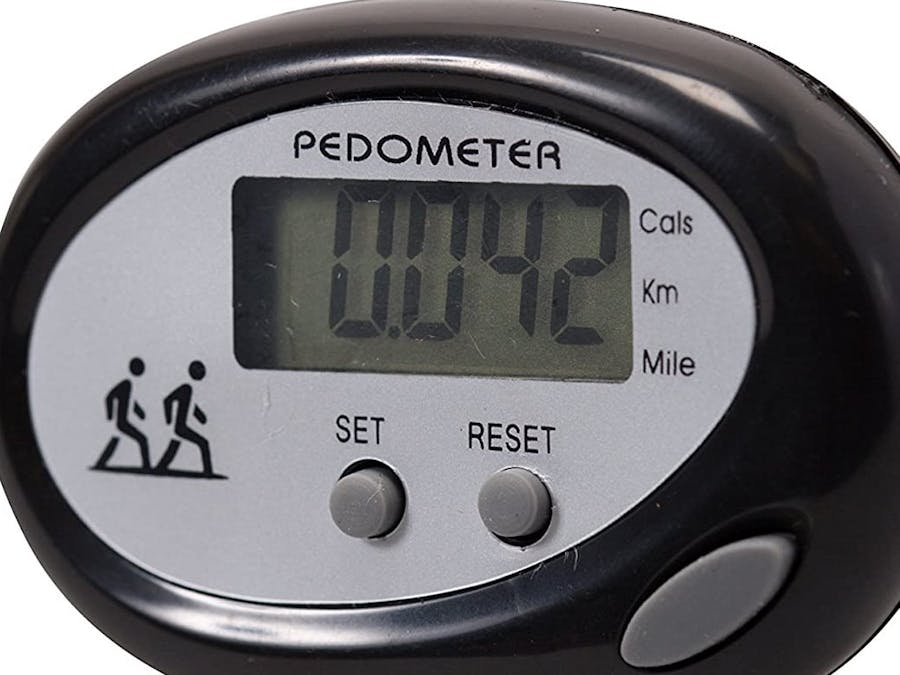

Педометар је преносиви уређај који рачуна кораке препознајући покрете корисника. Будући да је дужина корака различита од особе до особе, на уређају је (да би подаци били веродостојни) потребно унети своје податке о просечној дужини корака, годинама и тежини.
Педометар је уређај који понајвише користе спортисти, а у последње време постаје врло популаран уређај који додатно мотивише на спортску активност и кретање.
Педометар се најчешће носи као сат, а многи га користе током целог дана, а не само за време тренинга, те како рачунају укупан број направљених корака (пређену удаљеност) у дану. Према процени, 10.000 корака у дану, што је просечно 8 пређених километара, је препоручена граница за оне који желе живети активним начином живота.
Осим као засебан уређај, педометре се данас може пронаћи уграђене у паметне телефоне, уређаје за слушање глазбе и сличне преносне уређаје. Најједноставнији педометри рачунаји само пређене кораке и удаљеност док напреднији уређаји имају низ додатних функција:
- потрошњи калорија
- сат
- могућност регистрирања специфичних тренинга
- штоперицу
- аларм
- мерење брзине и просечне брзине
- унос циљева и напредак према остварењу истих
- пулс
- могућност спајања с рачуналом и преноса података
- мерење времена неактивности
- мерење времена спавања итд.
На крају, данашњи педометри су све софтициранији те имају све већи број функција, а и њиховој изради те дизајну се придаје све више пажње.
ПЕДОМЕТАР - делови и компонентеОво је једноставан уређај који бројањем пређених корака мери пређено растојање. Читав хардвер се може спаковати у кутију коју, приликом ходања или трчања држите у свом џепу. Максимални мерни опсег уређаја је 9950 метара. Начин приказа пређеног пута је следећи: 7-сегментни дисплеј D2 приказује пређене километре. Његова тачка увек светли како би се одвојили пређени километри од пређених стотина метара. На другом дисплеју (D1) приказане су стотине метара, а његова тачка светли након пређених 50 метара.
Бипер сигнализира пређену јединицу бројања. У нашем случају то су два корака. Нормалан корак је рачунат као 78cm, па тако лед дисплеј сигнализира пређених 50m као 64 корака (или 32 операције живиног прекидача), 100m као 128 корака итд. Како би се утрошило што мање енергије и батерија трајала што дуже, дисплеј светли само на захтев тј. при притиску тастера P2. Тастер P1 служи као ресет тастер. Међутим, како би се избегло случајно ресетовање уређаја, тастери P1 и P2 морају бити притисутни истовремено. Очигледно, ово није нарочито прецизан уређај, али утврђено је да је његов апроксимативни степен довољан за ову врсту уређаја. У сваком случају, критична тачка уређаја је правилно постављање живиног прекидача унутар кутије и подешавање његовог степена нагнутости. Шема уређаја је приказана на 2. слици.
Слика 2. Електрична шема уређаја IC1A и IC1B чине моностабилни мултивибратор који прима сигнал са живиног прекидача. Одатле, чист правоугаони сигнал иде ка IC2, који броји импулсе и дели са 64. Q2 покреће дисплеј D1 на свака 32 избројена импулса. IC3 и IC4 представљају декадне бројаче који сигнал прилагођавају 7-сегментним дисплејима. IC1C генерише аудио фреквентни правоугаони сигнал. Q1 покреће бипер, а помћу прекидача SW2 он се може искључити. Веома је битно правилно подесити живин прекидач. Експериментише са његовим положајем и нагибом унутар кутије. Знаћете да је подешен исправно када на свака два корака добијете пулс са бипера. Слушање бипера је веома корисно приликом подешавања. Тример потенциометреом R6 можете подешавати јачину звука бипера.
Списак делова:
- R1, R3 22K 1/4W отпорник
- R2 2M2 1/4W отпорник
- R4 1M 1/4W отпорник
- R5, R7, R8 4K7 1/4W отпорник
- R6 47R 1/4W отпорник
- R9 1K 1/4W отпорник
- C1 47nF 63V Полиестер кондензатор
- C2 100nF 63V Полиестер кондензатор
- C3 10nF 63V Полиестер кондензатор
- C4 10µF 25V Електролитски кондензатор
- D1 7-сегментни LED мини -дисплеј са заједничком катодом(стотине метара)
- D2 7-сегментни LED мини -дисплеј са заједничком катодом(километри)
- IC1 4093 Quad 2 input Schmitt NAND Gate IC
- IC2 4024 7 stage ripple counter IC
- IC3, IC4 4026 Decade counter with decoded 7-segment display outputs IC
- Q1, Q2 BC327 45V 800mA PNP транзистор
- P1 SPST тастер (Reset)
- P2 SPST тастер (Display)
- SW1 SPST Живин прекидач
- SW2 SPST клизни прекидач (Sound-off)
- SW3 SPST клизни прекидач (Power on-off)
- BZ Пиецо бипер
- В1 3V baterija (2 AA 1.5V ћелије у серији)
